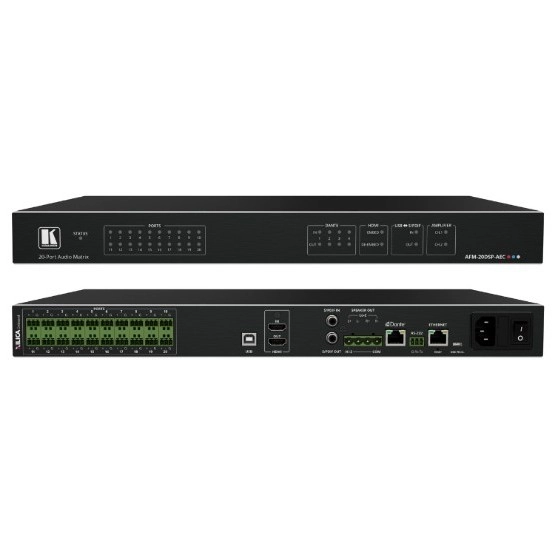

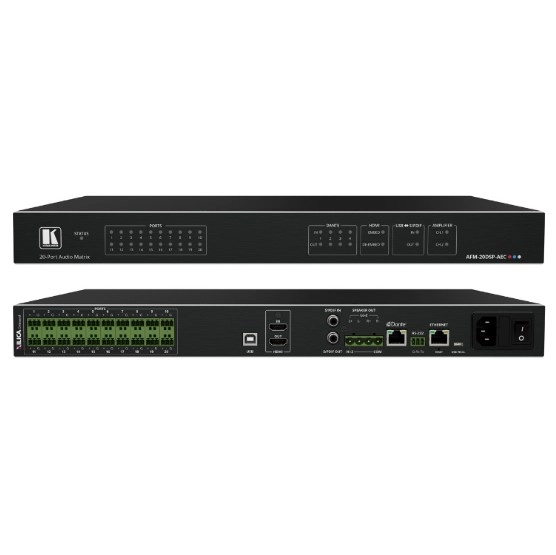

[KRAMER] AFM-20DSP
6,593,000원
DSP 및 상호 교환 가능한 입력 및 출력을 갖춘 20포트 오디오 매트릭스
- 다중 채널 DSP
- 직관적이고 포괄적인 구성 및 제어
- 내장형 파워 앰프 - 2x60W @ 8Ω 및 1x120W @ 70V / 100V
- HDMI 오디오 임베딩 및 디임베딩
- 2개의 멀티캐스트 흐름이 있는 4x4 Dante 인터페이스
HDMI | 스피커 | 이더넷 - RJ-45 | 4K/60 UHD(4:2:0)
AFM−20DSP는 Kramer XSPerience DSP 제품군의 일원입니다. AFM−20DSP는 사전 설정된 I/O 구성에 따라 입력 또는 출력으로 구성할 수 있는 20개의 아날로그 포트가 있는 고급 전문 오디오 매트릭스 스위처입니다.
AFM−20DSP에는 다중 채널 DSP, 내장 2x60W @ 8Ω 및 1x120W @ 70V / 100V 전력 증폭기, 4x4 Dante 인터페이스(2개의 멀티캐스트 흐름), HDMI 임베딩 및 디임베딩, S/PDIF가 포함되어 있습니다. 포괄적이고 사용자 친화적인 그래픽 인터페이스는 오디오 시스템의 모든 세부 사항을 직관적이고 쉽게 구성할 수 있게 해줍니다.
- 고급 오디오 매트릭스 스위처 - 전문가용 스튜디오 등급 신호 변환 기술로, 최신 세대 32비트 고급 디지털 아날로그 컨버터 아키텍처를 포함하여 뛰어난 동적 성능과 클록 지터에 대한 개선된 허용 오차를 달성합니다. 최대 96kHz의 선택 가능한 샘플링 속도로 원래 오디오 신호의 품질을 유지합니다. 평탄한 주파수 응답, 타의 추종을 불허하는 음향 성능, 뛰어난 신호 대 잡음비, 매우 낮은 왜곡 수준.
- 다양한 I/O 포맷 - 아날로그 포트 20개, 4x4 Dante 인터페이스(멀티캐스트 흐름 2개 포함), HDMI 입력 및 출력, S/PDIF 입력 및 출력이 포함되어 있습니다.
- 다중 채널 처리 - 모든 입력 및 출력 신호를 동시에 처리할 수 있는 DSP(디지털 사운드 처리)를 제공합니다.
- 내장형 전력 증폭기 - 2x60W @ 8Ω 및 1x120W @ 70V / 100V 전력 증폭기.
- 최대 유연성 - 아날로그 포트 구성을 사용자 정의합니다. 기본 12 x 8 I/O 매트릭스 구성을 사용하거나 다른 많은 사전 설정 I/O 구성 중 하나를 선택합니다. 모든 입력을 모든 출력으로 라우팅합니다. 다른 형식 간에도 가능합니다(예: 아날로그 입력을 S/PDIF 출력으로 라우팅). 포트당 볼륨과 DSP를 제어합니다. 모든 포트를 파워 앰프로 라우팅합니다.
- 간편하고 강력한 Maestro 회의실 자동화 - 직관적인 사용자 인터페이스를 통해 회의실 요소를 완전히 자동화할 수 있습니다. 입력/출력 연결, 라우팅, 버튼 누름을 포함한 광범위한 트리거로 조명, 쉐이드, 장치 등을 활성화하도록 구성합니다. 사용자 개입을 최소화함으로써 Maestro 회의실 자동화는 회의 준비 시간을 절약하고 프레젠테이션 전 인적 오류를 최소화합니다.
- 직관적이고 포괄적인 구성 및 제어 - 강력하고 사용자 친화적인 그래픽 인터페이스를 통해 입력당 볼륨(이득 및 감쇠) 및 DSP를 설정합니다. 라우팅을 실행하고 각 포트에서 라인 입력, 마이크 입력, 팬텀 전원 또는 라인 출력을 선택합니다. 마스터 레벨 등을 구성합니다. PC, 터치 스크린 시스템 또는 기타 직렬 컨트롤러에서 전송되는 RS-232 통신을 통해 API 명령을 사용하여 신호 라우팅, 볼륨 및 기타 기본 설정을 제어합니다.
- 오디오 디임베딩 - HDMI 입력의 오디오 신호를 디임베딩하여 모든 출력으로 라우팅하거나 루프 출력으로 라우팅합니다.
- 프로그래밍 가능 — I/O 구성당 최대 10개의 글로벌 사전 설정과 10개의 믹서 스냅샷 사전 설정을 지원합니다.
- 간편하고 비용 효율적인 유지 관리 - 주 전원, 라인 입력/출력, 마이크 입력, 클리핑, 전원 앰프, Dante 동기화 및 HDMI를 위한 LED 표시등은 간편한 현지 유지 관리 및 문제 해결을 가능하게 합니다. USB Type-A 포트를 통한 로컬 펌웨어 업그레이드는 오래 지속되고 현장에서 검증된 배포를 보장합니다.
- 간편한 설치 - 1U 랙 공간에 장치를 랙에 장착하기 위한 19인치 인클로저로, 랙 이어와 범용 100~240V AC 전원 연결이 포함되어 있습니다.
I/O | 20 balanced Mono Audio: On 3–pin terminal blocks |
Inputs | 1 HDMI: On a female HDMI connector 1 S/PDIF: On an RCA connector |
Outputs | 1 HDMI: On a female HDMI connector 1 S/PDIF: On an RCA connector 120W Amplifier: On a 4–pin large terminal block |
Ports | 1 Dante: On an RJ–45 female connector 1 mini USB: On a female mini USB–A connector 1 RS-232: On a 3–pin terminal block 1 Ethernet: On an RJ–45 female connector |
Amplifier | Input Sensitivity: Attains full power @ 0.3V (–10dBV) Output Power: 2 x 60W @ 4Ω or 8Ω, 1 x 120W @ 70V or 100V Amplifier Type: Class D Maximum Voltage Gain: 26dB SE / 32dB BTL Dynamic Range: 119dB Frequency Response: 20Hz to 20kHz @ +/–1dB S/N Ratio: 80dB — 10dBV, 20 Hz — 20 kHz Audio THD + Noise: THD+N (1kHz @ 1W) 0.003 % Audio 2nd Harmonic: 0.08% @ 75W RMS @ 4Ω 6.67kHz |
Video | Max Bandwidth: 10.2Gbps (3.4Gbps per graphic channel) Max Resolution: 4K UHD @60Hz (4:2:0) 24bpp resolution Compliance: HDMI and HDCP 1.4 |
User Interface | Front Panel LEDs: 1 status, 20 analog audio ports, 4 Dante I/O, HDMI embed, HDMI de–embed, 2 S/PDIF I/O, and 2 amplifier channels |
Control RS-232 | Baud Rate: 115200 |
Supported Web Browsers | Windows: Chrome |
Power | Consumption: 190VA max Source: 100–240V AC 50/60Hz |
Environmental Conditions | Operating Temperature: 0° to +40°C (32° to 104°F) Storage Temperature: –40° to +70°C (–40° to 158°F) Humidity: 10% to 90%, RHL non–condensing |
Regulatory Compliance (Standards Compliance) | Safety: CE Environmental: RoHs, WEEE |
Enclosure | Size: 19” 1U Type: Aluminum Cooling: Fans |
Accessories | Included: Power cord |
Product Dimensions | 43.64cm x 23.72cm x 4.36cm (17.18" x 9.34" x 1.72" ) W, D, H |
Product Weight | 1.6kg (3.4lbs) approx. |
Shipping Dimensions | 52.50cm x 33.00cm x 10.70cm (20.67" x 12.99" x 4.21" ) W, D, H |
Shipping Weight | 2.7kg (6.0lbs) approx. |
